工作原理

隔爆或本安热电阻与装配式热电阻的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒(外 壳)在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其 内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。

主要技术指标

量程规格

注：”t“为感温元件实测温度，

热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间，称为热响应时间，用 T0.5表示。

公称压力

一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上，允许工作压力不仅与保护管材料、 直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。

热电偶绝缘电阻

常温绝缘电阻的试验电压为：直流500±50V。

测量常温绝缘电阻的大气条件为：温度15~35℃，相对湿度45%，大气压力86~106kPa。

对于长度＞1米的热电偶，常温绝缘电阻值与其长度的乘积应不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-热电偶的常温绝缘电阻值， MΩ；L-热电偶的长度，m

对于长度≤1米的热电偶，常温绝缘电阻值应不小于100 MΩ

防爆类型和级组

防爆级组：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

本安级组：iaⅡBT4或iaⅡCT4（多对式）

iaⅡBT6或iaⅡCT6（多对式）

外壳防护等级IP65

原理结构

隔爆或本安热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间是、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合体气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆。

由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆类别范围内，只要用户遵守产品使用规则，产品就能达到可靠的防爆效果。

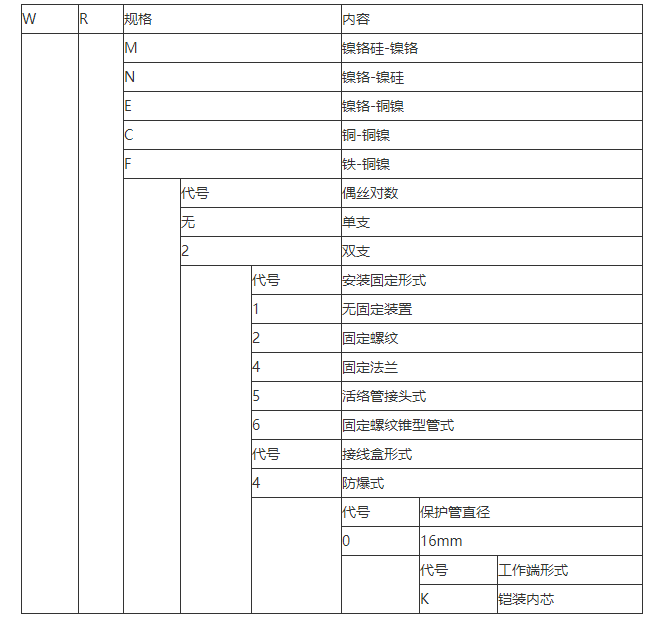

型号表示
