一、产品概述：

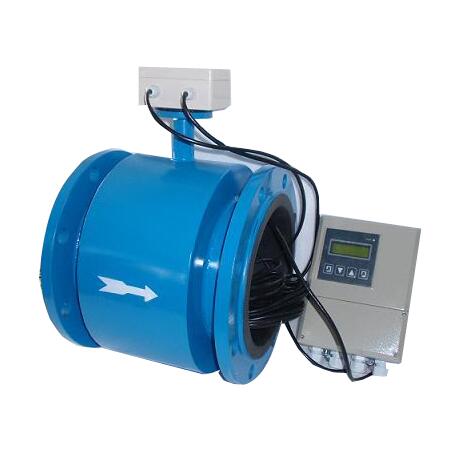

LDE系列分体式电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用分体式设计,方便维修,增加电磁流量计的使用寿命。壁挂式流量转换器,有效的保护传感器转换电路，有利于防腐、防潮、防水。产品接线简单，安装方便。分体电磁由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接，用来测量导电的液体的体积流量。传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。

二、工作原理：
LDE系列分体式电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS-485等通讯接口，并支持HART和MODBUS协议。

三、应用场合：

LDE系列分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。

四、结构形式：
1、传感器：
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭和壳体组成。
a、测量导管：由不锈钢导管、衬里和连接法兰组合而成，为被测液体现场工况测量的载体。
b、测量电极：安装在测量导管内侧壁，与轴流方向垂直，使测量液体产生信号的一对电极。
c、励磁线圈：在测量导管内产生磁场的上下两个励磁线圈。
d、铁芯和磁轭：将励磁线圈产生的磁场导入液体，并构成磁回路。
e、壳  体：仪表外包装。
2、转换器：即为智能二次表，其将流量信号放大处理,单片机运算后，可显示流量、累计量，并能输出脉冲、模拟电流等信号，用于流体流量的计量或控制。
3、产品组装形式：其分为一体型和分体型两种形式。
a、一体型：传感器和转换器一体安装。
b、分体型：传感器和转化器分离安装，通过连接电缆形成流量计量系统。
c、为适应不同介质测量的要求，传感器的衬里和电极材料可以有多种选择。

五、主要特点：
1、流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2、测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
3、由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
4、传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
5、LD转换器采用国际xj****的单片机（MCU）和表面贴装技术（SMT），性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。
6、测量系统，可测正向流量、反向流量。采用特殊的生产工艺和更优材料，确保产品的性能在长时间内保持稳定。
7、适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

六、技术参数：
1、仪表精度：管道式0.5级、1.0级；插入式2.5级。
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～8m/s。
4、工作压力：1.6MPa。
5、环境温度：-40℃～+50℃。
6、介质温度：聚四氟乙烯衬里≤180℃；橡胶材质衬里≤65℃。
7、防爆标志：ExmibdⅡBT4。
8、防爆证号：GYB01349。
9、外磁干扰：≤400A/m。
10、外壳防护：一体化型： IP65。
分 离 型： 传感器IP68（水下5米，仅限于橡胶衬里）转换器IP65。
11、输出信号：4～20mA.DC，负载电阻0～750Ω。
12、通讯输出：RS485或CAN总线。
13、电气连接：M20×1.5内螺纹，φ10电缆孔。
14、电源电压：90～220V.AC、24±10%V.DC。
15、zui大功耗：≤10VA。
